LE GRAFCET : Les règles d'évolution et structures de base

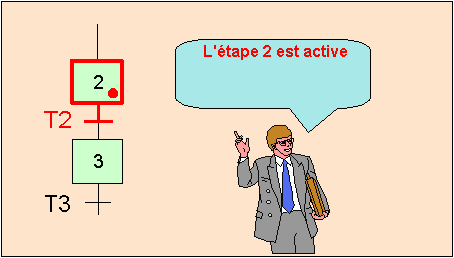

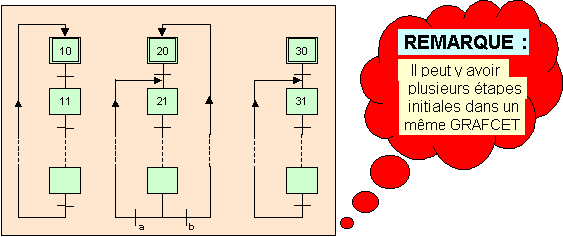

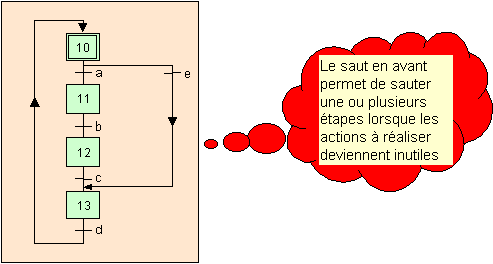

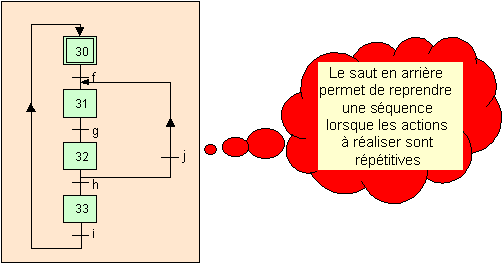

2.1. Règle N°1 : situation initiale.   2.2. Règle N°2 : franchissement d'une transition :   Une transition devient franchissable et est alors obligatoirement franchie lorsque la transition est validée (étape associée active) et lorsque la réceptivité associée à cette transition est vraie.   2.3. Règle N°3 : évolution des étapes actives :   Le franchissement d'une transition provoque simultanément : la désactivation de toutes les étapes immédiatement précédentes reliées à cette transition. l'activation de toutes les étapes immédiatement suivantes reliées à cette transition.   III. STRUCTURES DE BASE :   3.1. Divergence et convergence en ET :   Divergence en ET : lorsque la transition A est franchie, les étapes 21 et 24 sont actives. Convergence en ET : la transition B sera validée lorsque les étapes 23 et 27 seront actives. Si la réceptivité associée à cette transition est vraie, alors celle-ci est franchie.   REMARQUES : Après une divergence en ET, on trouve une convergence en ET. Le nombre de branches parallèles peut-être supérieur à 2. La réceptivité associée à la convergence peut-être de la forme = 1. Dans ce cas la transition est franchie dès qu'elle est validée.   3.2. Divergence et convergence en OU.   Divergence en OU : l'évolution du système vers une branche dépend des réceptivités A et B associées aux transitions. Convergence en OU : après avoir évolué dans une branche, on converge vers une étape commune.   REMARQUES : Après une divergence en OU, on trouve une convergence en OU. Le nombre de branches peut-être supérieur à 2. La convergence de toutes les branches ne se fait pas obligatoirement au même endroit.     Saut en avant (saut de phase).   Saut en arrière (reprise de phase).

N.MAURIN

lycée Boissy d'Anglas - ANNONAY
