LE GRAFCET : Exemple : Perceuse automatisée

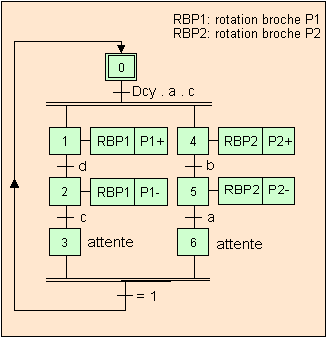

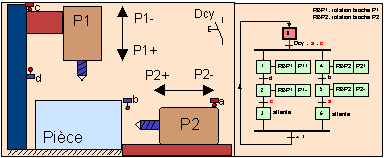

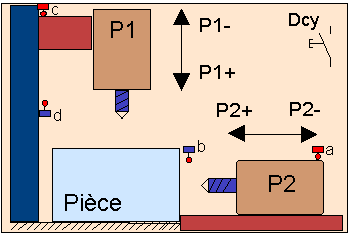

On désire effectuer deux perçages sur une pièce à l'aide d'une perceuse automatisée.  Le cycle de perçage débute lorsque l'opérateur actionne un bouton poussoir Dcy. Les deux perçages se font en même temps, et le déroulement du cycle obéit au grafcet à séquences simultanées présenté ci-dessous :   L'image suivante est animée
