LE GRAFCET : Macro-représentation

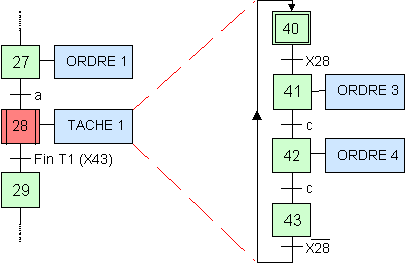

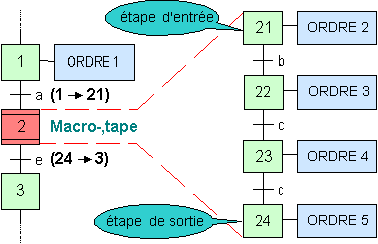

II. MACRO - ETAPES :   Une macro-étape est le résumé de la représentation d'un ensemble d'étapes et de transitions, afin de ne pas surcharger le GRAFCET. L'ensemble de la macro-étape est défini dans le graphisme d'expansion de la macro-étape.   L'utilisation de macro-étapes dans un GRAFCET permet d'en simplifier la représen-tation et évite en particulier les séquences linéaires trop longues. Dans toute macro-étape, l'étape d'entrée est celle dont la transition est celle de la macro-étape. La transition de sortie de la macro-étape est celle de la dernière étape. Une macro-étape peut comporter elle-même d'autres macro-étapes. III. TACHES : Grâce à cette représentation, on peut avoir une approche progressive pour les problèmes complexes.
